Aide montage pédalier et antidéraillement
Goto page: 1, 2  >

Post new topic   Reply to topic    XVTT.fr Forum Index :: Matos et Technique VTT :: Technique et matos du VTT
Previous topic :: Next topic
Author Message
lorenzo
Rider international
Rider international

Offline

Joined: 22 Oct 2008
Posts: 560

PostPosted: 26/11/2009 21:53:16    Post subject: Aide montage pédalier et antidéraillement Reply with quote
PublicitéSupprimer les publicités ?
Salut

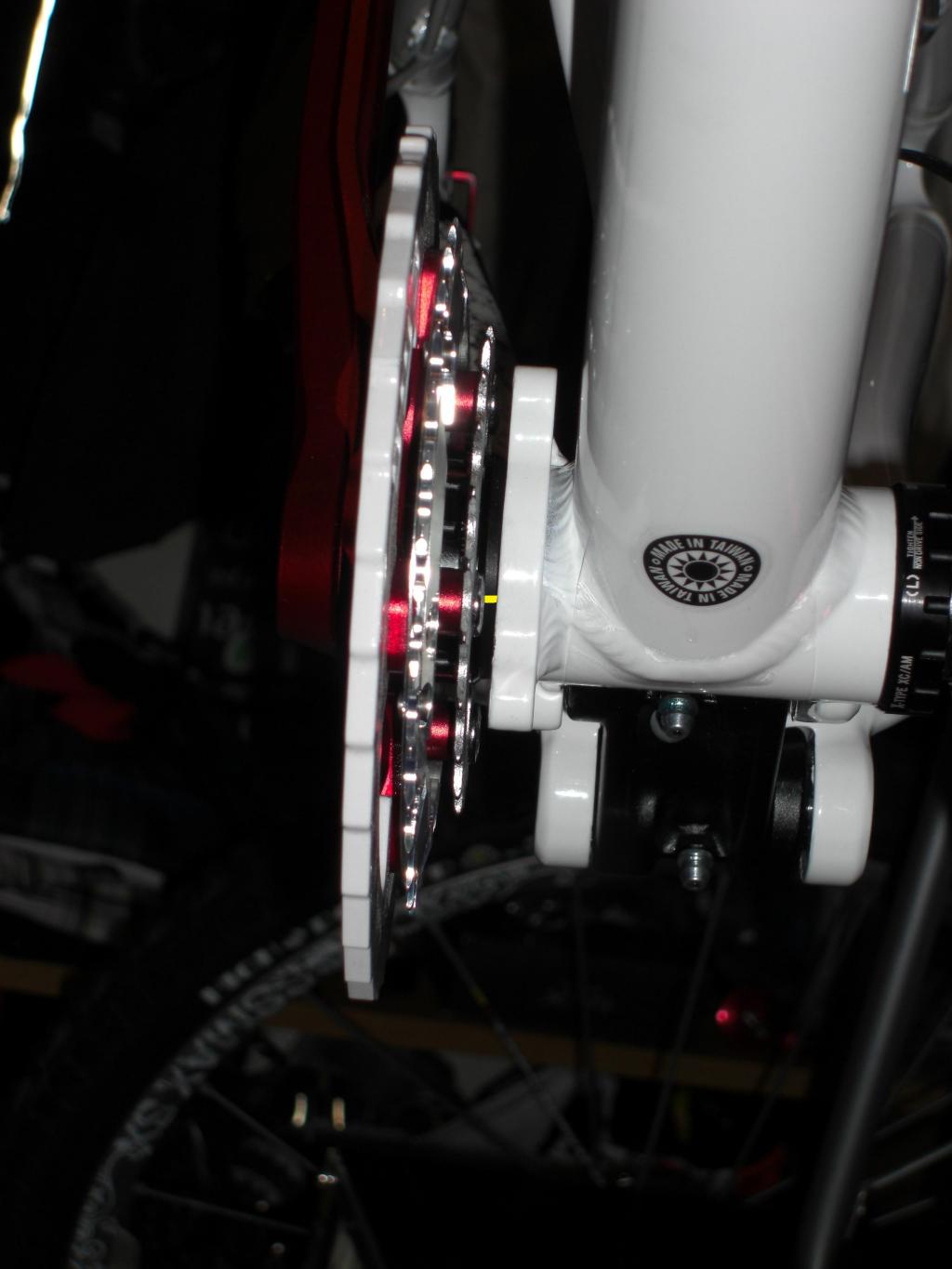

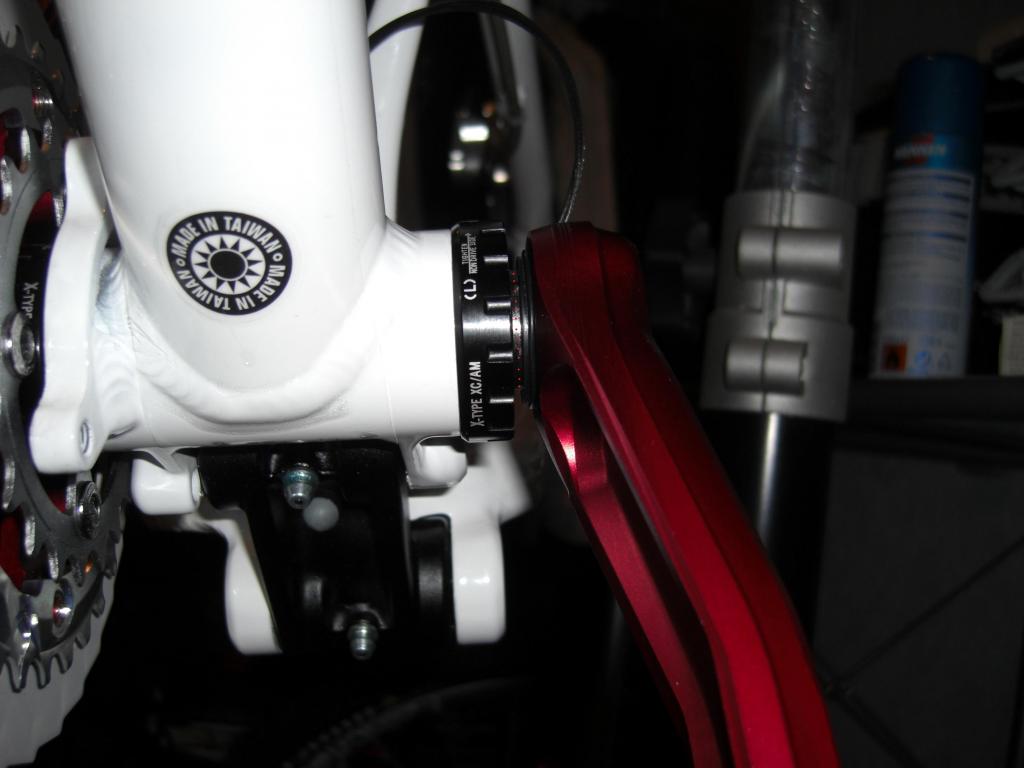

Voila j'ai 2 petits problémes une fois ma vis du pédalier bloquer il me reste toujours un jeu de 2 min peut etre une question de joints que j'ai oublié.
J'ai un boitier de 73mm j'ai mis une seule rondelle entretoise coté entainement comme indiqué et coté opposé entrainement il dise de mettre 1 joint d'espacement pour ligne de chaine de 49mm et un elastomère de précontrainte c'était deja monté sur la manivelle mais par contre il m'ont fourni une pochette avec ces 2joints en plus donc je sais pas si c'est pour au cas ou ou si il faut les mettre aussi!!! (pédalier race face atlas am).

http://www.raceface.com/comp/inst/Atlas.AM.web.pdf (en bas de la page c'est en français)


Mon deuxiéme problème c'est l'espace qui me reste pour mettre l'antidéraillement (2mm) alors qu'il fait 5mm!
C'est pourtant bien pour un boitier isg05!


Voila merci de votre aide.
_________________
!SaNtAcRuZ NoMaD!
http://www.infini-bikes.com
Back to top
Pilou
VIP
VIP

Offline

Joined: 10 Nov 2008
Posts: 8,637

PostPosted: 26/11/2009 22:13:27    Post subject: Aide montage pédalier et antidéraillement Reply with quote
si tu veux garder ton guide chaîne tu mets 2 rondelles de plus sur l'axe coté couronnes sinon tu en met une de chaque coté pour rattraper le jeu
Parfois il faut en rajouter plus que prevu !
_________________
No poils, no spirit !
http://reparbikes.com/
Back to top
Visit poster’s website
yesyes
Dieu du VTT (enfin de la parlotte surtout)
Dieu du VTT (enfin de la parlotte surtout)

Offline

Joined: 06 Dec 2008
Posts: 1,015

PostPosted: 26/11/2009 22:19:40    Post subject: Aide montage pédalier et antidéraillement Reply with quote
Je ne connais pas la valeur de la ligne de chaine sur le Nomad mais je sais que l'axe est monté légèrement serré dans les cuvettes des roulements & je me souvient que si je voulais que mon axe arrive en butée il fallait que je le tapote avec un maillet pour le faire rentrer légèrement en force (j'ai dit légèrement, hein!). bizarrement le jeu qu'il te manque coté entrainement est quasiment celui que tu as coté manivelle libre donc j'en déduis que ton axe n'est pas encore en buté. Mais peu être que je dis n'importe nawak.
A faire confirmer par les maitres Jedi de la mécanique sur ce forum...
_________________
http://www.mountainbikers-foundation.com/
"YESYES" : 5 étoiles au crash test EuroNcap
Back to top
Visit poster’s website
lorenzo
Rider international
Rider international

Offline

Joined: 22 Oct 2008
Posts: 560

PostPosted: 26/11/2009 22:25:09    Post subject: Aide montage pédalier et antidéraillement Reply with quote
tu veux dire que je mets 3rondelles coté plateaux ou 2 + 2?
Je risque pas d'avoir de soucis d'alignement pour la chaine?

yesyes wrote:
Je ne connais pas la valeur de la ligne de chaine sur le Nomad mais je sais que l'axe est monté légèrement serré dans les cuvettes des roulements & je me souvient que si je voulais que mon axe arrive en butée il fallait que je le tapote avec un maillet pour le faire rentrer légèrement en force (j'ai dit légèrement, hein!). bizarrement le jeu qu'il te manque coté entrainement est quasiment celui que tu as coté manivelle libre donc j'en déduis que ton axe n'est pas encore en buté. Mais peu être que je dis n'importe nawak.
A faire confirmer par les maitres Jedi de la mécanique sur ce forum...


Je viens de serrer encore ma vis mais sa fait vraiment peur la force qui faut y mettre pour arrivé en butée!
_________________
!SaNtAcRuZ NoMaD!
http://www.infini-bikes.com
Back to top
Pilou
VIP
VIP

Offline

Joined: 10 Nov 2008
Posts: 8,637

PostPosted: 26/11/2009 22:53:40    Post subject: Aide montage pédalier et antidéraillement Reply with quote
essaie les 2 possibilités, 2+2 si tu veux garder une ligne de chaîne et 3+1 si tu veux de l'espace pour ton A.D
Mais le mieux c'est d'équilibrer pour la ligne et de changer ton système A.D
_________________
No poils, no spirit !
http://reparbikes.com/
Back to top
Visit poster’s website
lorenzo
Rider international
Rider international

Offline

Joined: 22 Oct 2008
Posts: 560

PostPosted: 26/11/2009 23:04:14    Post subject: Aide montage pédalier et antidéraillement Reply with quote
Quesque je pourrais mettre comme système A.D?
_________________
!SaNtAcRuZ NoMaD!
http://www.infini-bikes.com
Back to top
Pilou
VIP
VIP

Offline

Joined: 10 Nov 2008
Posts: 8,637

PostPosted: 27/11/2009 00:24:17    Post subject: Aide montage pédalier et antidéraillement Reply with quote
Il y a des modelles plus fin, c'est quoi le tien ?
_________________
No poils, no spirit !
http://reparbikes.com/
Back to top
Visit poster’s website
lorenzo
Rider international
Rider international

Offline

Joined: 22 Oct 2008
Posts: 560

PostPosted: 27/11/2009 08:17:30    Post subject: Aide montage pédalier et antidéraillement Reply with quote

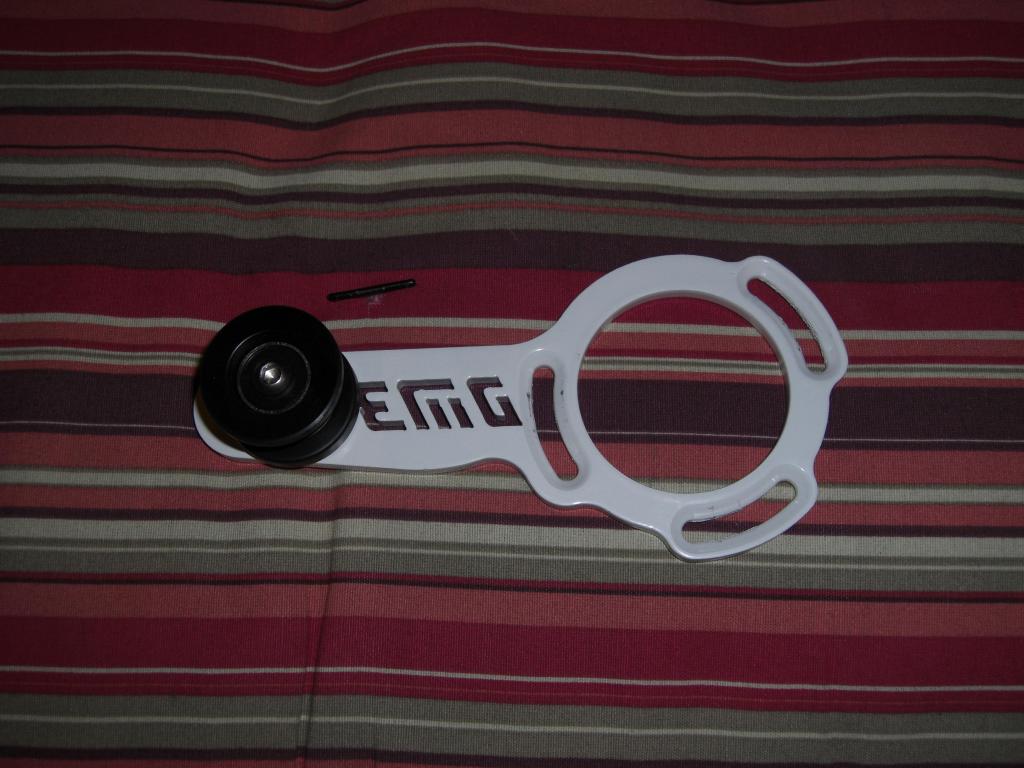

Un DM3 mais sa doit pouvoir se réduire je pense!
_________________
!SaNtAcRuZ NoMaD!
http://www.infini-bikes.com
Back to top
Pilou
VIP
VIP

Offline

Joined: 10 Nov 2008
Posts: 8,637

PostPosted: 27/11/2009 09:23:25    Post subject: Aide montage pédalier et antidéraillement Reply with quote
tu as une photo ?
_________________
No poils, no spirit !
http://reparbikes.com/
Back to top
Visit poster’s website
lorenzo
Rider international
Rider international

Offline

Joined: 22 Oct 2008
Posts: 560

PostPosted: 27/11/2009 20:01:38    Post subject: Aide montage pédalier et antidéraillement Reply with quote


J'ai contacté DM3 ils viennent de sortir le nouveau model et l'épaisseur est de 3mm j'ai demandé à faire un échange j'attend des news...
Sinon je le ferais faire rectifier par mon oncle!
_________________
!SaNtAcRuZ NoMaD!
http://www.infini-bikes.com
Back to top
Gwen38
Bienvenue le bleu !
Bienvenue le bleu !

Offline

Joined: 24 Mar 2011
Posts: 2

PostPosted: 24/03/2011 23:04:01    Post subject: Aide montage pédalier et antidéraillement Reply with quote
Hello Lorenzo,

Le post est ancien, mais je voulais savoir si tu avais résolu ton pb d'antidéraillement et comment?

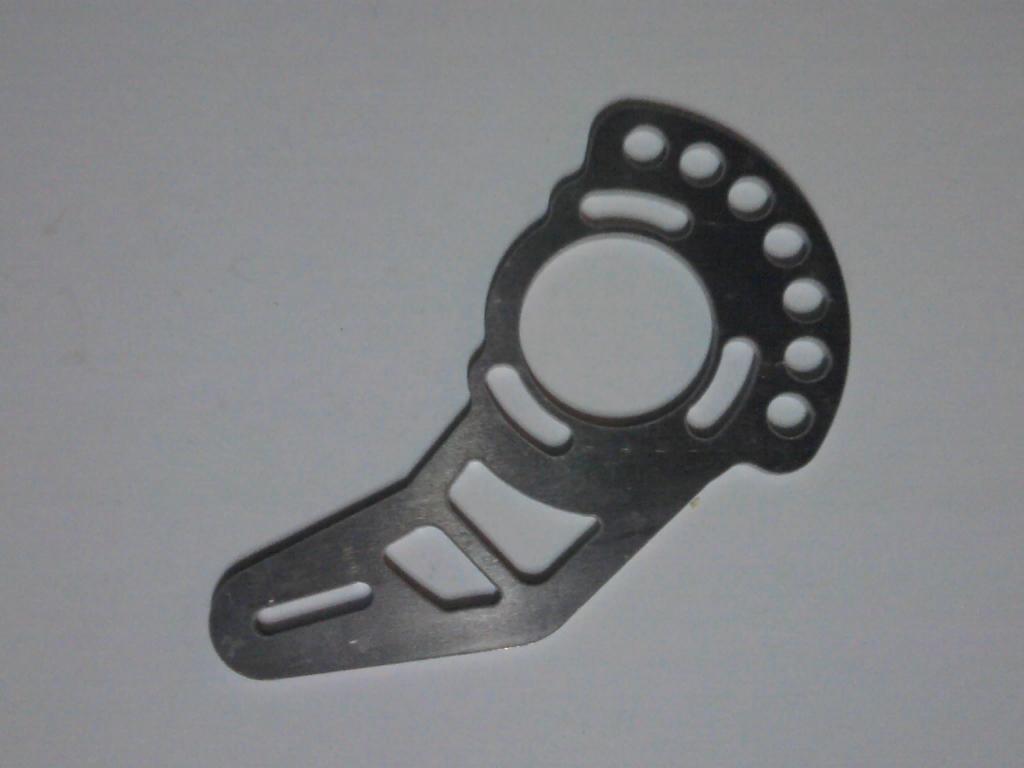

J'ai le même soucis avec un cadre Bullit 2010 sur lequel j'aimerai mettre une roulette (Shaman) pour un double plateau, et ca ne passe pas. La seule solution est-elle d'usiner la patte?

Thx
Gwen
Back to top
Pilou
VIP
VIP

Offline

Joined: 10 Nov 2008
Posts: 8,637

PostPosted: 25/03/2011 00:47:31    Post subject: Aide montage pédalier et antidéraillement Reply with quote


3ou 4 ou 5mm au choix !
_________________
No poils, no spirit !
http://reparbikes.com/
Back to top
Visit poster’s website
lorenzo
Rider international
Rider international

Offline

Joined: 22 Oct 2008
Posts: 560

PostPosted: 25/03/2011 20:54:34    Post subject: Aide montage pédalier et antidéraillement Reply with quote
Gwen38 wrote:
Hello Lorenzo,

Le post est ancien, mais je voulais savoir si tu avais résolu ton pb d'antidéraillement et comment?
J'ai le même soucis avec un cadre Bullit 2010 sur lequel j'aimerai mettre une roulette (Shaman) pour un double plateau, et ca ne passe pas. La seule solution est-elle d'usiner la patte?


Thx
Gwen



[quote="Gwen38"]Hello Lorenzo,

Le post est ancien, mais je voulais savoir si tu avais résolu ton pb d'antidéraillement et comment?
J'ai le même soucis avec un cadre Bullit 2010 sur lequel j'aimerai mettre une roulette (Shaman) pour un double plateau, et ca ne passe pas. La seule solution est-elle d'usiner la patte?

Salut mec

écoute moi j'ai rien trouver de bon c'est pour cela que je suis passé en mono et mis un anti D. E thirteen maintenant suis trankil
_________________
!SaNtAcRuZ NoMaD!
http://www.infini-bikes.com
Back to top
fr613
Skippy
Skippy

Offline

Joined: 20 Jun 2009
Posts: 5,589

PostPosted: 25/03/2011 21:55:34    Post subject: Aide montage pédalier et antidéraillement Reply with quote
sur les SC il faut bricoler pour que la patte de l'anti D passe
sur mon vp j'ai du la tordre ....
mais le top
mono plateau poaaaaa Very Happy
Back to top
Gwen38
Bienvenue le bleu !
Bienvenue le bleu !

Offline

Joined: 24 Mar 2011
Posts: 2

PostPosted: 27/03/2011 22:45:46    Post subject: Aide montage pédalier et antidéraillement Reply with quote
Yep, thx pour vos retours.
Je continue mes recherches. Le mono plateau m'inspire pas pour le moment. Meme si je ne fais pas que ca, je monte un peu, j'ai peur que ca me limite trop sinon. Vous avez quoi comme rapport (nb dent du plateau et nb dent cassette) en mono plateau?
A+
Back to top
madball13
Parle plus qu'il ne roule
Parle plus qu'il ne roule

Offline

Joined: 30 Dec 2006
Posts: 2,143

PostPosted: 28/03/2011 08:05:54    Post subject: Aide montage pédalier et antidéraillement Reply with quote
Je suis en mono plateau 34 devant et 11/32 derrière.
Pour les montées ça reste faisable.
_________________
Il faut se sortir le doigt du C.. !
Back to top
boulet
pff plus personne ne l'écoute !
pff plus personne ne l'écoute !

Offline

Joined: 30 Apr 2009
Posts: 3,081

PostPosted: 28/03/2011 10:11:14    Post subject: Aide montage pédalier et antidéraillement Reply with quote
je roule en plateau 32, et cassette 11/34, pour le moment aucun regret Smile
certes c'est des fois un peu plus dur, mais c'est bon d'en chier...
_________________
Imagine the confidence an extra three inches would give you.
- ENDURGROUNDER -
( pas de points GRO )
Back to top
fr613
Skippy
Skippy

Offline

Joined: 20 Jun 2009
Posts: 5,589

PostPosted: 28/03/2011 18:04:15    Post subject: Aide montage pédalier et antidéraillement Reply with quote
boulet wrote:
je roule en plateau 32, et cassette 11/34, pour le moment aucun regret Smile
certes c'est des fois un peu plus dur, mais c'est bon d'en chier...



+1 et sa passe bien
en monter il faut juste avoir un bon rythme .....
Back to top
loran
Méga tchatcheur du forum
Méga tchatcheur du forum

Offline

Joined: 29 Jan 2009
Posts: 4,408

PostPosted: 28/03/2011 21:13:37    Post subject: Aide montage pédalier et antidéraillement Reply with quote
boulet wrote:
je roule en plateau 32, et cassette 11/34, pour le moment aucun regret Smile
certes c'est des fois un peu plus dur, mais c'est bon d'en chier...


pas mieux Smile
Back to top
Visit poster’s website
gilv13
Incroyable ce qu'il peut parler !!
Incroyable ce qu'il peut parler !!

Offline

Joined: 23 Feb 2009
Posts: 4,613

PostPosted: 28/03/2011 21:39:53    Post subject: Aide montage pédalier et antidéraillement Reply with quote
Mono plateau 32 et cassette 10v 11/36. Ca passe pour mon petit niveau dans mon petit programme...à condition de rouler régulièrement (ce qui n'est pas trop mon cas en ce moment :siffle )
_________________
Toute ma vie j'ai été un obèse coincé dans un corps de gros...

--------- ̿̿̿ ̿' ̿'\̵͇̿̿\з=(•̪●)=ε/̵͇̿̿/'̿'̿ ̿ -----------
Back to top
