Bonjour à tous
Ayant eu en mains enfin sous le popotin ce modèle de TDS, je me suis retrouvé du jour au lendemain avec son dysfonctionnement, après recherche sur le net d'un tuto pour savoir comment y remédier je n'ai rien trouver d'autre que de changer le câble ou limé la clavette, pas vraiment des solutions.
Et bien aujourd'hui, n'ayant rien à perdre je suis passé au démontage, du coup Tuto !!!

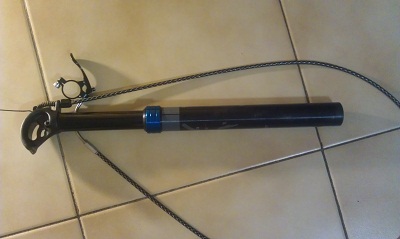

Présentation
TDS XLC SP T04, 95mm de débattement (en fait 100mm) en 30,9 et 31,6 de diamètre, environ 400mm au total et 230mm à insérer dans le tube du cadre, pour info seul le corps change de diamètre, tout le reste de la tige est pareil quelque soit le modèle.


Premièrement les outils
Clé à pipe de 13 ou ½, clé six pans creux de 2.5, chiffons et une pince plate, un maillet en plastique, un peu de graisse et de quoi ce désaltérer (choix multiple).

Pour commencer mettre la TDS en position levée, détendre le câble à l'aide de la vis

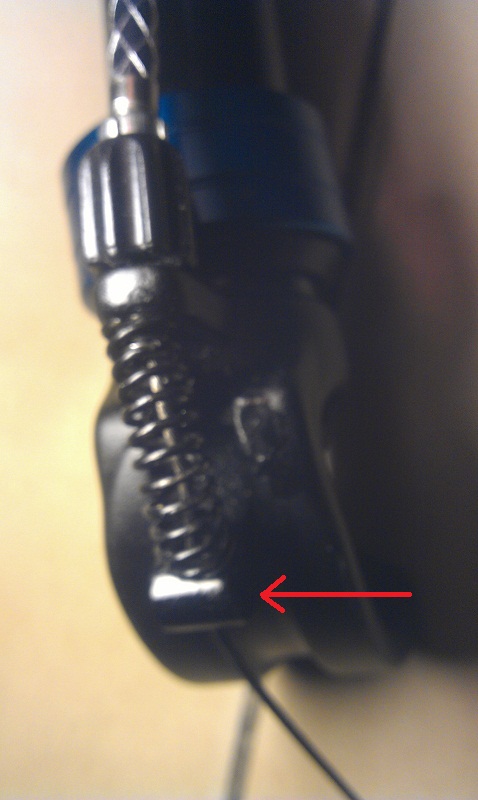

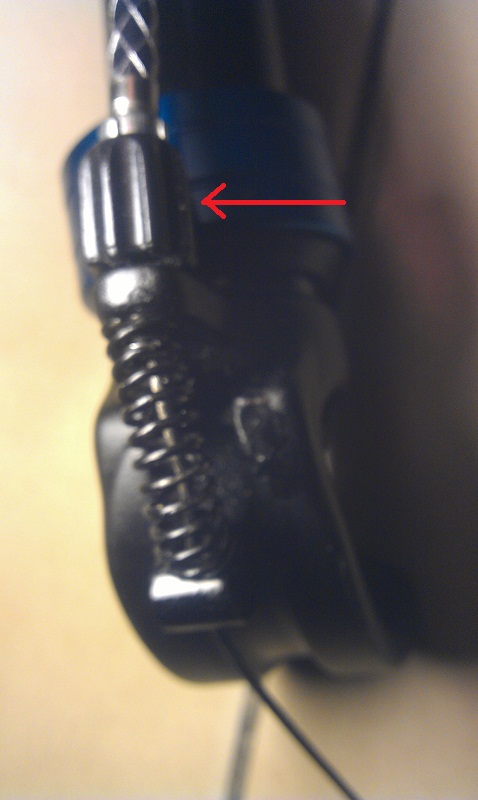

en profiter pour tendre le câble à l'aide de la vis et de la clé six pans creux de 2.5

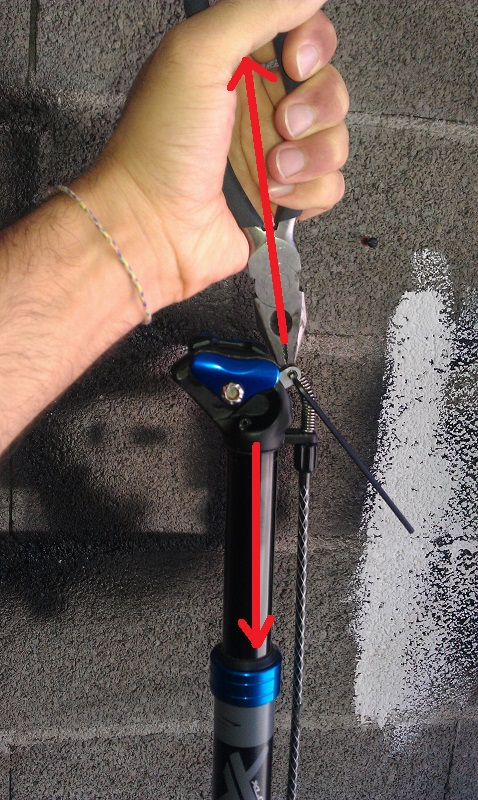

maintenir le câble vers le haut à l'aide de la pince après avoir desserré la vis, puis tiré sur la TDS vers le bas, le câble se tendra sans changer la position de la clavette, resserré la vis.

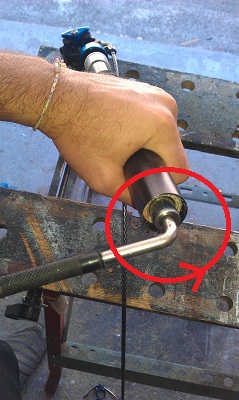

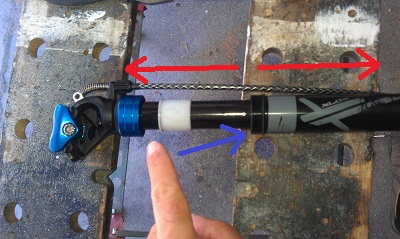

Démontage de la TDS à l'aide de la clé de 13mm ou ½,



et desserrer la bague bleu complètement puis séparer le corps de la tige en tirant de chaque côtés, flèches rouge, utilisé éventuellement un maillet en plastic pour légèrement taper au niveau de la flèche bleu,

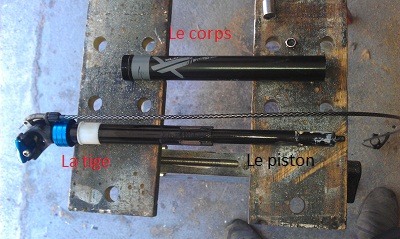

vous vous trouvez donc avec ça

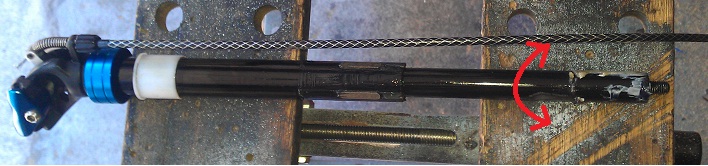

A ce niveau là nous allons jouer sur l'enfoncement du piston dans la tige, en dévissant par quart de tour le piston donc dans le sens inverse des aiguilles d'une montre,

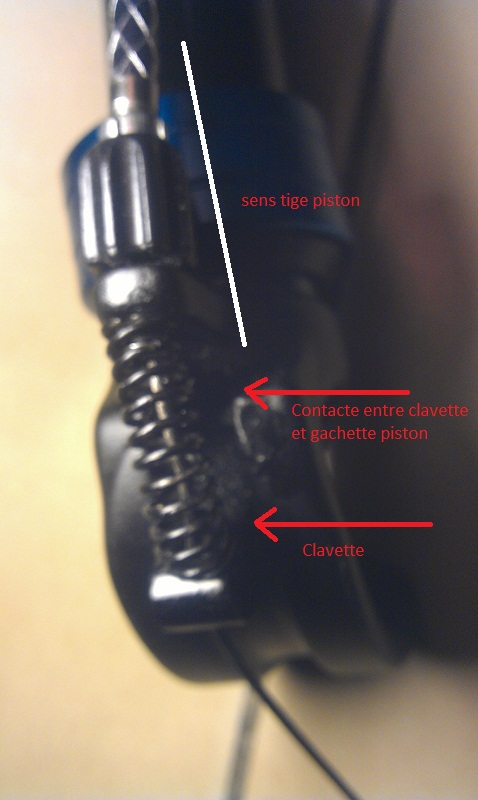

ce qui aura pour effet de rentrer ou sortir plus la gâchette en contacte de la clavette.


Faite des essais régulièrement d'enfoncements sans remonter le corps pour trouver le bon réglage

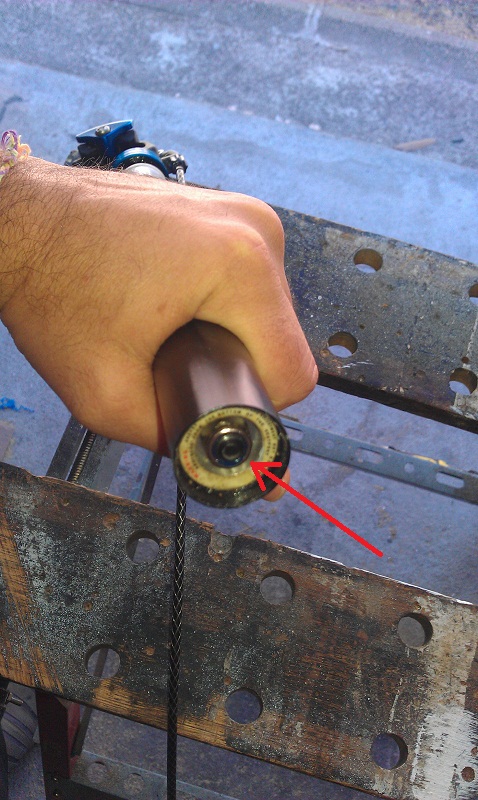

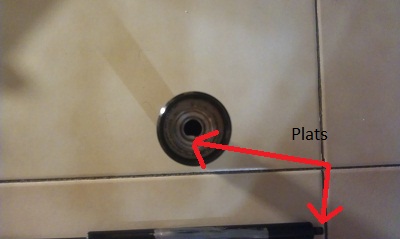

Le piston dispose d'un écrou avec un plat et le corps de la TDS dispose d'un orifice avec un plat pour accueillir l'écrou du piston et l'empêcher de tourner une fois en place, faite en sorte que les deux tombent en face, vous pourrez toujours jouer sur la vis de réglage du câble pour peaufiner.


Le remontage s'effectue en prenant le tuto à l'envers Razz , pensez à rajouter un peu de graisse.

Pour info

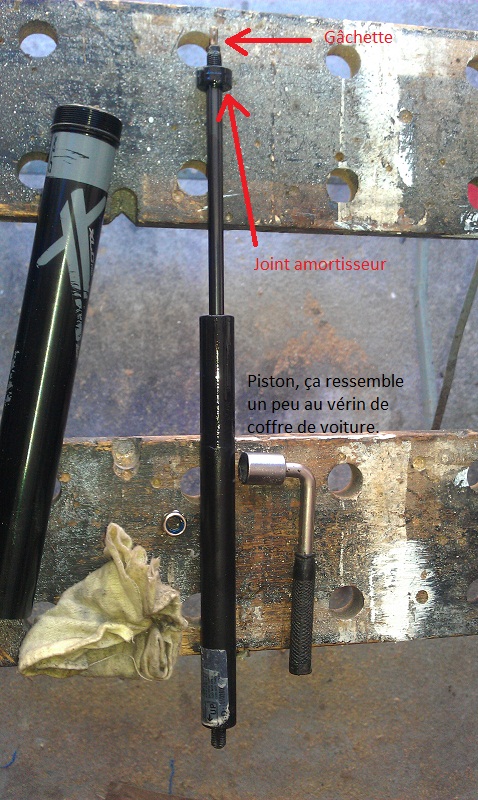

Le piston entièrement sortie, avec la gâchette qui rentre en contacte avec la clavette

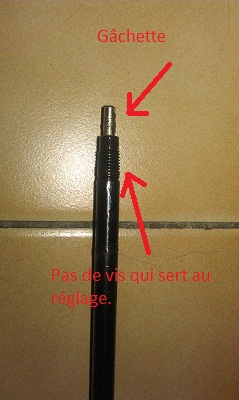

Gros plan gâchette


Voilà Very Happy ça remarche comme du neuf.
