MessagePosté le: 12/05/2011 22:39:58    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant
PublicitéSupprimer les publicités ?
Suite à un choque assez important de mon GPS j’ai remarqué en rentrant que la communication entre mon PC et le GPS était rompu, puis il n’y avait plus de bip sonore.





Je ne pourrais plus télécharger les traces ni recharger la batterie.
Comme je suis curieux de nature, puis je me suis dit : foutu pour foutu je vais ouvrir son ventre. J’ai enlevé délicatement le caoutchouc (probablement silicone) noire avec un cutter pointu en pensant que la partie supérieure et inférieure serrais clipsé, mais elles étaient tout simplement collées avec du silicone. Donc en séparent que caoutchouc noir de la partie inférieure aurait largement suffit pour séparer les deux parties.

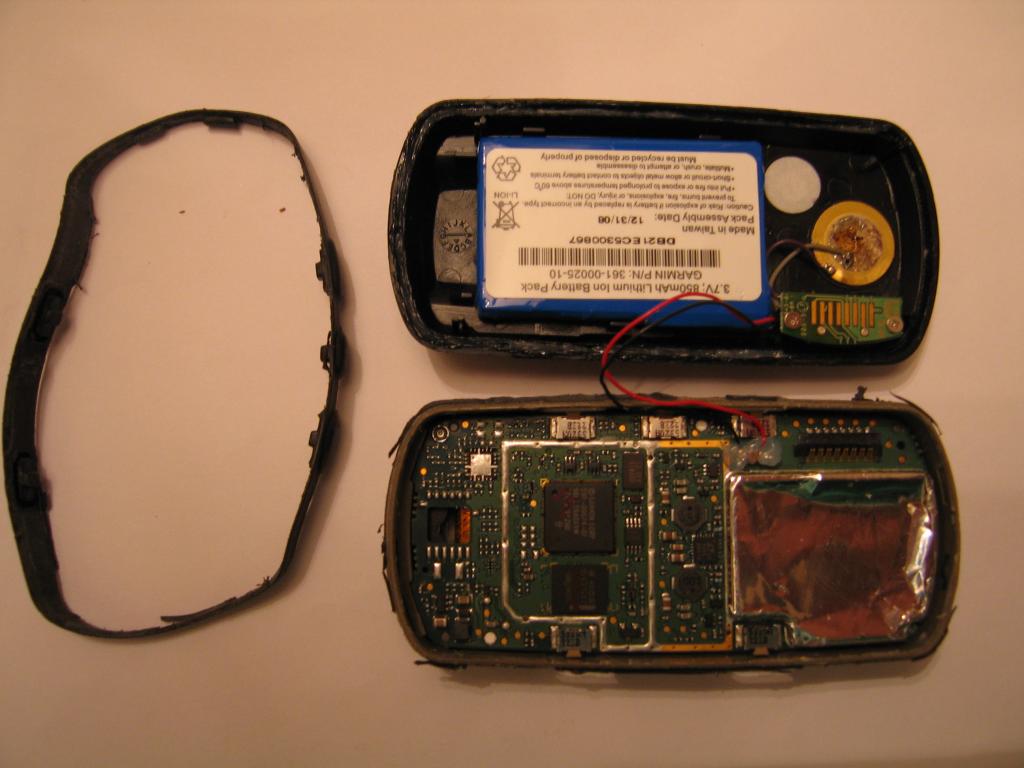

La partie supérieure contient le circuit imprimé, par contre la partie inférieure, la fiche de connexion, la batterie et le piézo pour le son.

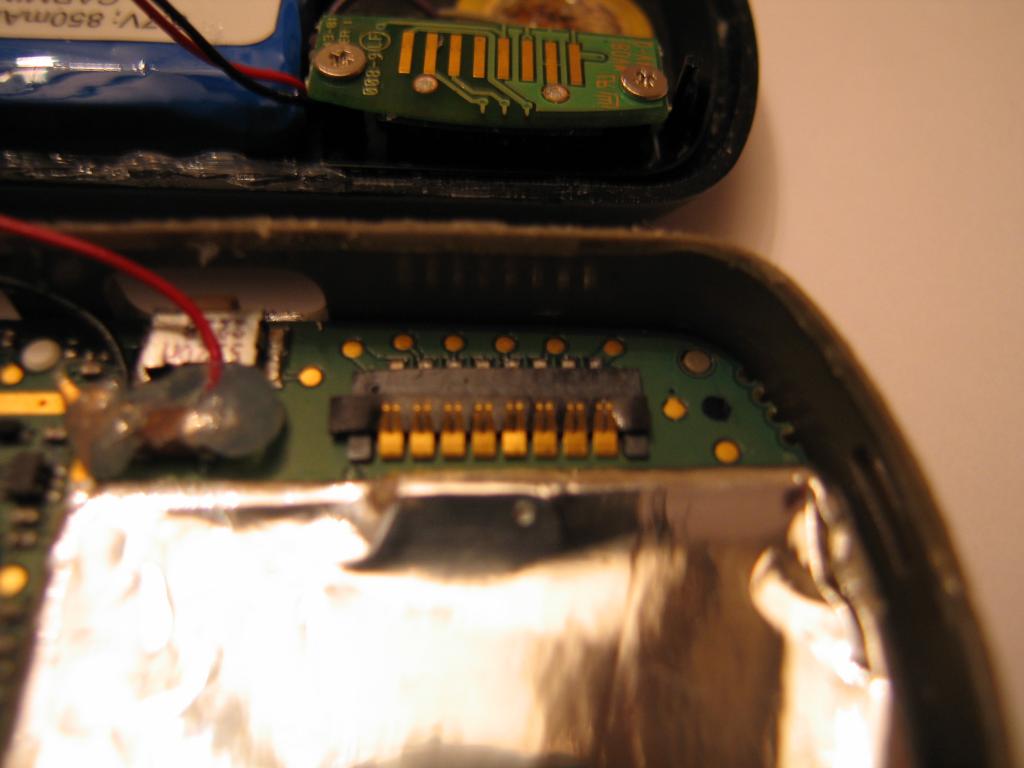

La connection entre les deux parties se fait par un simple contact par des micto pattes-ressort, sauf la batterie qui est relié avec deux fils au circuit imprimé.



Le choque avait complètement aplatie ces pattes et le contact ne se faisait plus.
Avec la pointe du cutter j’ai remonté, un par un, de quelques mm les bouts des pattes micro contacte.
J’ai fait attention de ne pas faire un court circuit, car je n’ai pas dessoudé les fils de la batterie.
J’ai eu mauvaise surprise en testant, car il y avait plus rien qui fonctionnait.
Je me suis dit ça y est, j’ai dû faire un court circuit quelques part sans m’en apercevoir.
J’ai essayé de le mettre en charge puis branche au PC. Rien a faire.
Puis soudain il s’est remit à marcher, sans savoir pourquoi.
Le mieux, c’était peut être, de remonter les micro pattes avec un cure-dent ou alors débrancher la batterie.
J’ai remis une couche fine de silicone à la rainure de la partie basse avec un cure-dent puis remonter les deux partie. Puis j’ai étalé une fine couche de silicone à la périphérie du GPS là où j’ai remonté le caoutchouc noir, pour assurer l’étanchéité. J’ai fait surtout attention que le silicone ne déborde pas vers l’intérieure à travers les trous des boutons de GPS.
_________________
De sauter de telle hauteur, il n’y a aucun problème,
c'est à l’atterrissage que j’aurais des problèmes.
Revenir en haut
tomnivo
Rider du dimanche
Rider du dimanche

Hors ligne

Inscrit le: 29 Mar 2009
Messages: 219

MessagePosté le: 12/05/2011 22:46:09    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant
bien joué !!!
_________________
J'en ai rêvé, CANYON l'a fait
Revenir en haut
narekaci
Modo spécialisé GPS
Modo spécialisé GPS

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 4 561

MessagePosté le: 12/05/2011 22:48:27    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant

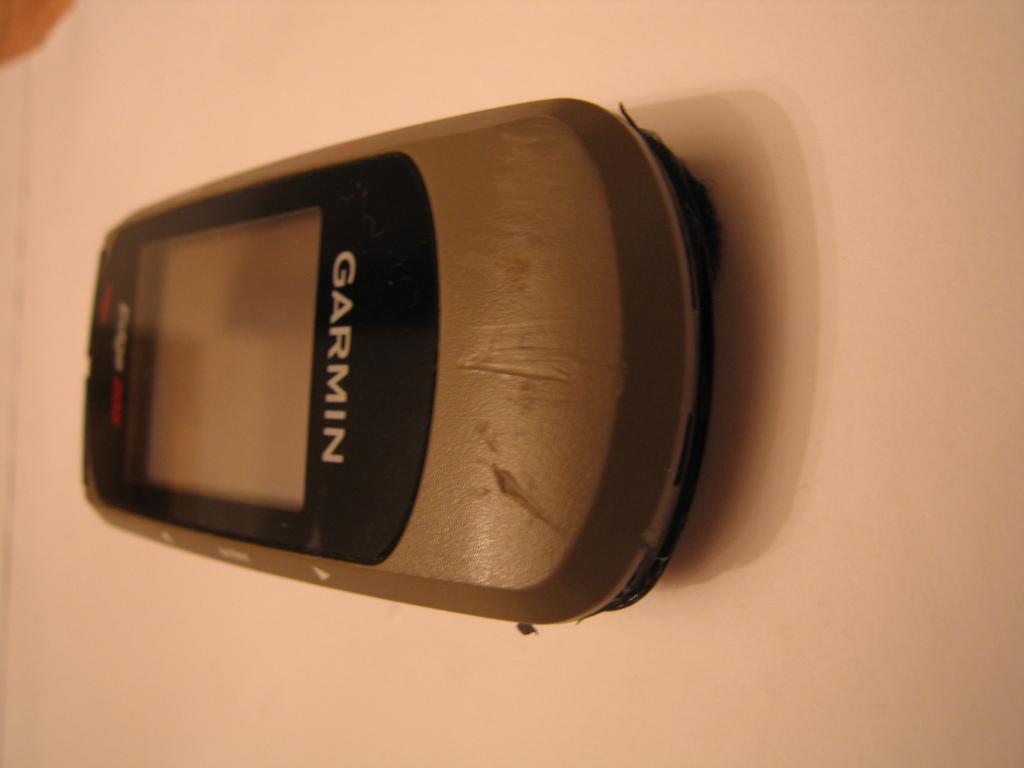

Il ne reste plus qu'une mauvaise cicatrice au dot en souvenir Twisted Evil
_________________
De sauter de telle hauteur, il n’y a aucun problème,
c'est à l’atterrissage que j’aurais des problèmes.
Revenir en haut
mense
Modo spécialisé GPS
Modo spécialisé GPS

Hors ligne

Inscrit le: 27 Avr 2009
Messages: 2 249

MessagePosté le: 12/05/2011 23:00:36    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant

_________________
Le toboggan, ça, c'est fait !
Pitch, O mon pitch...
Revenir en haut
Mailleur
Administrateur
Administrateur

Hors ligne

Inscrit le: 28 Fév 2011
Messages: 8 819

MessagePosté le: 13/05/2011 00:22:50    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant
Après on dira que la curiosité est un vilain défaut!!!!!
youpie
_________________
"Si tu peux encore le faire, alors fais le!" Okay
''maintenant c'est tranquille" :siffle
"Je pédale, donc j'avance"
Revenir en haut
Visiter le site web du posteur
narekaci
Modo spécialisé GPS
Modo spécialisé GPS

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 4 561

MessagePosté le: 13/05/2011 08:18:35    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant
Mailleur a écrit:
Après on dira que la curiosité est un vilain défaut!!!!!
youpie


Si, c'est un défaut, car sur le coup j'ai plus d'argument pour justifier l'achat d'un Edge 800 gloups Twisted Evil
_________________
De sauter de telle hauteur, il n’y a aucun problème,
c'est à l’atterrissage que j’aurais des problèmes.
Revenir en haut
oliviereide
pff plus personne ne l'écoute !
pff plus personne ne l'écoute !

Hors ligne

Inscrit le: 13 Déc 2008
Messages: 3 361

MessagePosté le: 13/05/2011 08:38:33    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant
Bravo Haik
_________________
« Etre conscient que demain existera et que je peux agir sur lui est le propre de l’homme. » Albert Jacquard
Revenir en haut
Lew
Administrateur
Administrateur

Hors ligne

Inscrit le: 16 Aoû 2006
Messages: 12 342

MessagePosté le: 13/05/2011 10:30:20    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant
Bien joué ! tu lui a redonné quelques jours de plus de vie ! pense quand même à trouver son remplaçant avant qu'il ne claque définitivement.
Sinon balaise la réparation, je devrais te passer mon flash Nikon voir si tu arrives à le faire revivre!!
_________________
Revenir en haut
Visiter le site web du posteur
narekaci
Modo spécialisé GPS
Modo spécialisé GPS

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 4 561

MessagePosté le: 13/05/2011 13:44:03    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant
Lew a écrit:
Bien joué ! tu lui a redonné quelques jours de plus de vie ! pense quand même à trouver son remplaçant avant qu'il ne claque définitivement.
Sinon balaise la réparation, je devrais te passer mon flash Nikon voir si tu arrives à le faire revivre!!

Avant de le changer il faudrait trouver un moyen sûr pour ne plus l'abimer.


Que-ce qu'il a ton flash? Il marche plus?
_________________
De sauter de telle hauteur, il n’y a aucun problème,
c'est à l’atterrissage que j’aurais des problèmes.
Revenir en haut
Lew
Administrateur
Administrateur

Hors ligne

Inscrit le: 16 Aoû 2006
Messages: 12 342

MessagePosté le: 18/05/2011 21:06:36    Sujet du message: CR de Réparation de mon Edge 205 Répondre en citant
mon flash a fait une petite chute (20 cm) et depuis il marche plus j'arrive pas à le réparer. j'en ai acheté un autre (obligé, pour un mariage) mais à 150€ ça fait suer.
